標準品

製品画像 製品名 函体形式 最大収納変圧器
(kVA)
外形寸法
幅x奥行x高さ(mm)
備考 PDF
製品写真 more キュービクル CP1 100 1400 x 850 x 2000 受電用・コーナー形 (PF-S) PDF
特長
最大100kVAまで組合せ自由なコーナー形兼用タイプです。
設置面積が少ない省スペース設計ですので設置場所を有効に使えます。
製品写真 more キュービクル F1 150 800 x 1250 x 2255 増設用(PF-S) PDF
特長
増設に最適な1面タイプです。
また、受電(CB)盤キュービクルとしても最適です。

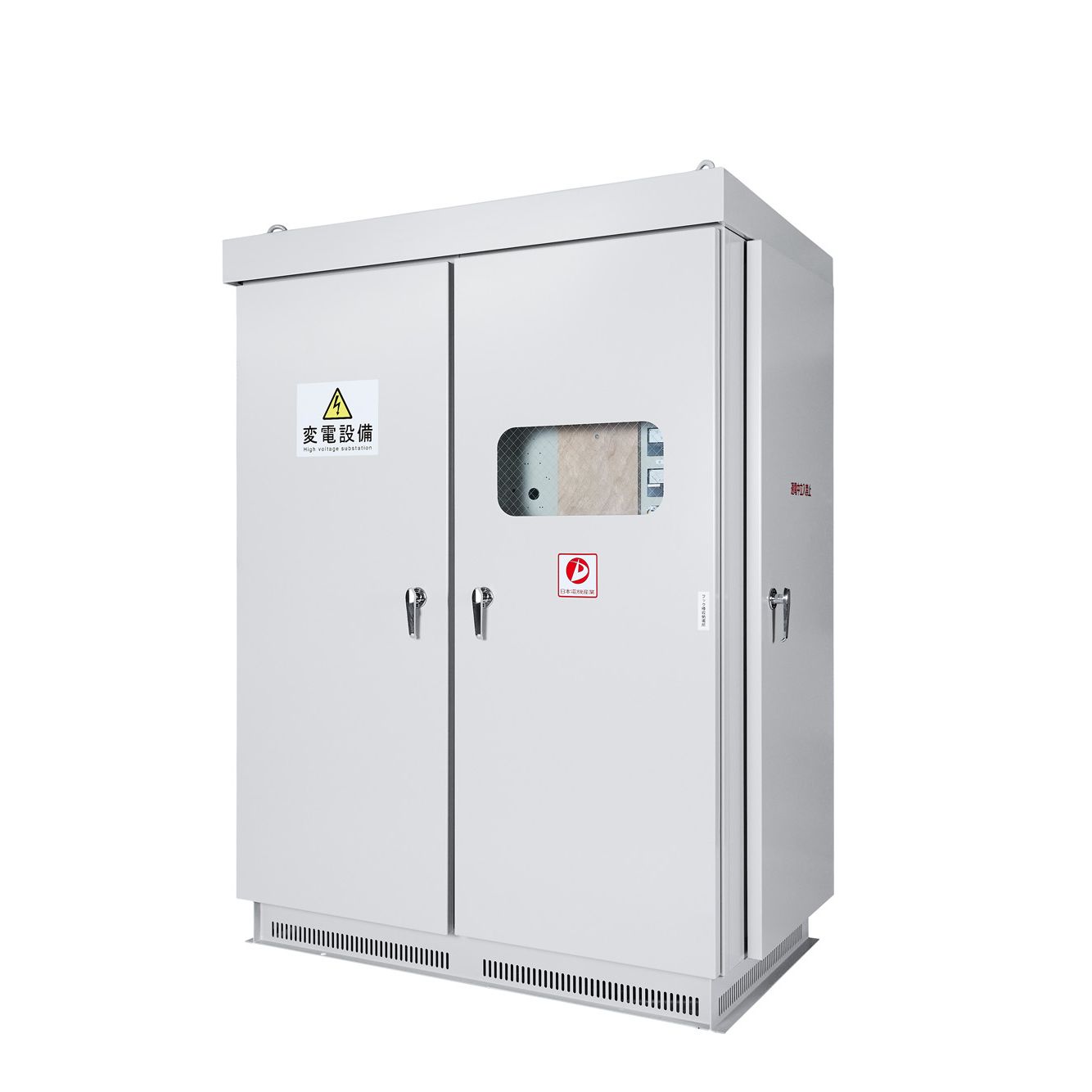

製品写真 more キュービクル MP8 200 1600 x 950 x 2250 受電用・コーナー形
(PF-S)
PDF
特長
最大200kVAまで組合せ自由なコーナー・タイプです。
設置面積が少ない省スペース設計ですので設置場所を有効に使えます。

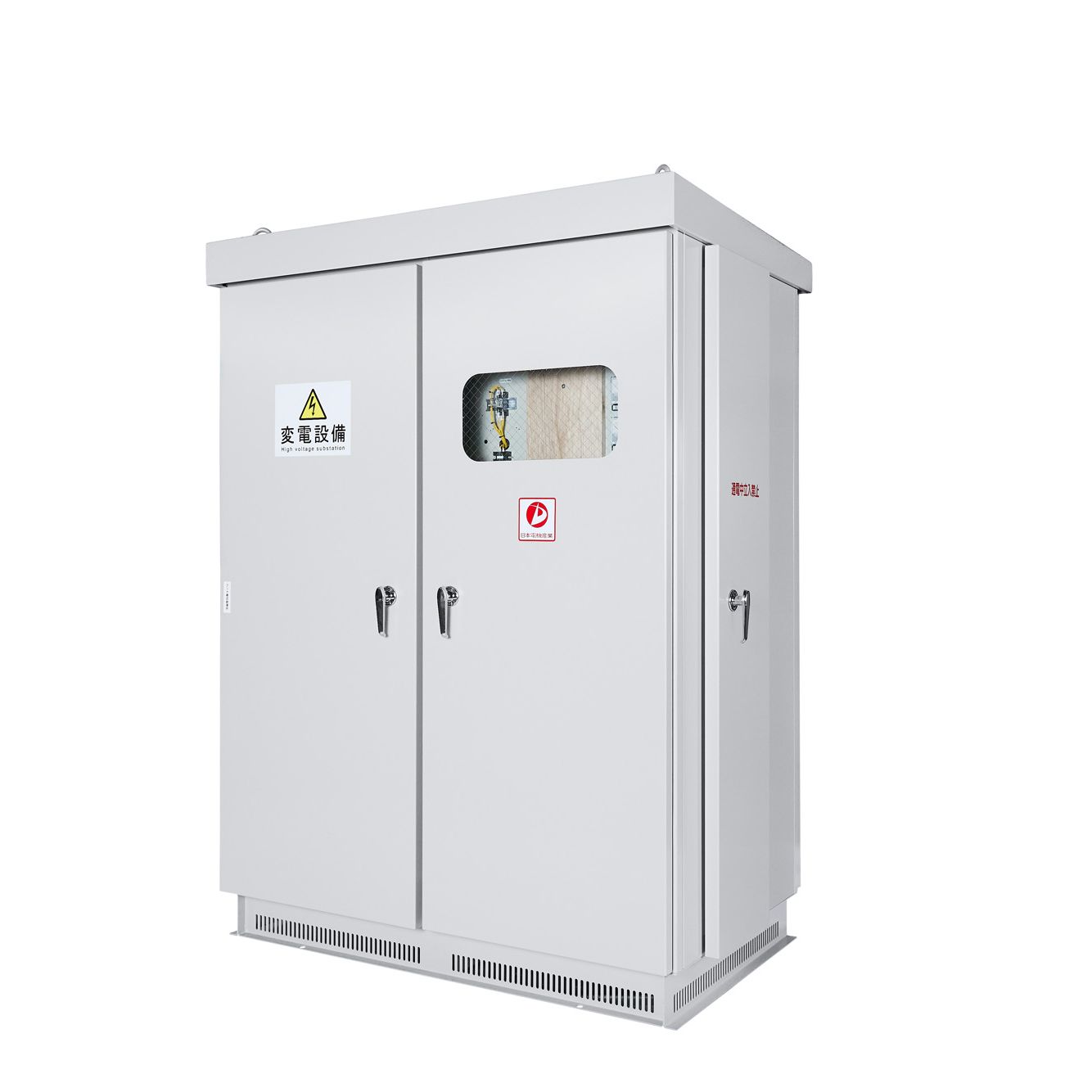

製品写真 more キュービクル K1 200 1600 x 950 x 2250 受電用(PF-S) PDF
特長
キュービクルのスタンダード。3方向開きの標準経済型です。

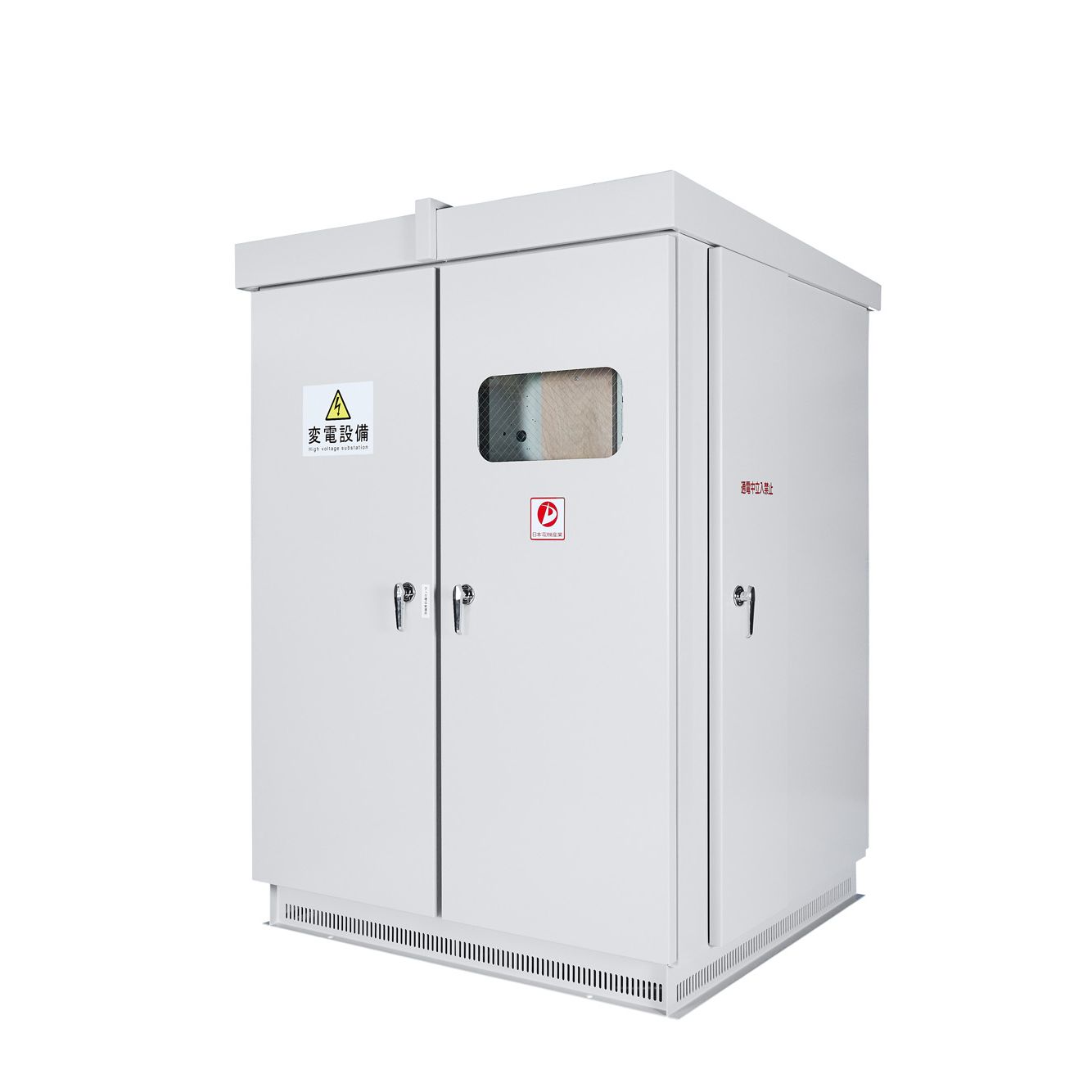

製品写真 more キュービクル A1 250 1600 x 1400 x 2300 受電用(PF-S) PDF
特長
変圧器の組合せ自由な経済型です。
合計250kVAまで変圧器3バンクに対応しています。

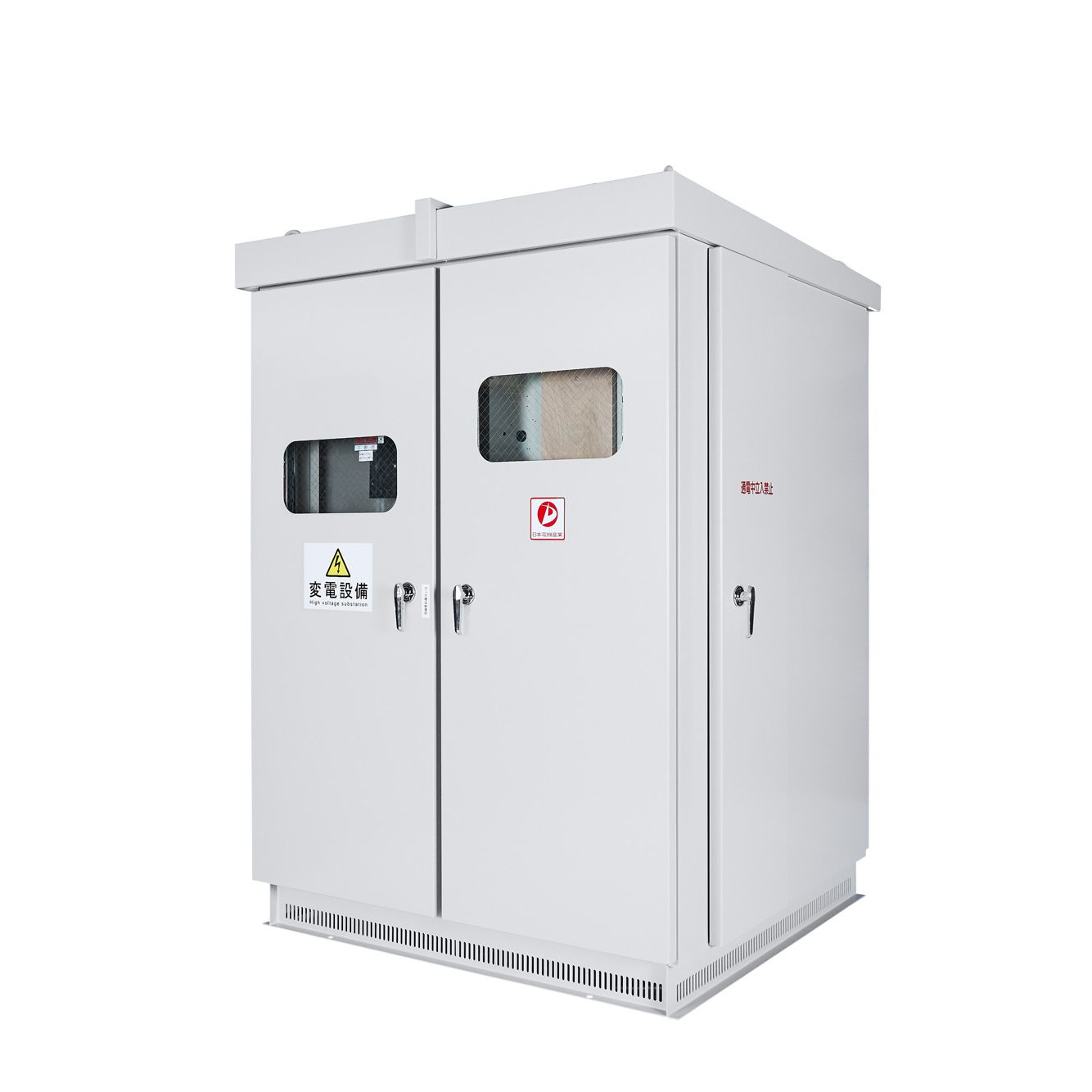

製品写真 more キュービクル A1(CB) 150 1600 x 1400 x 2300 受電用(CB) PDF
特長
受電(CB)盤キュービクルとを併せ持つ小形経済型キュービクルです。

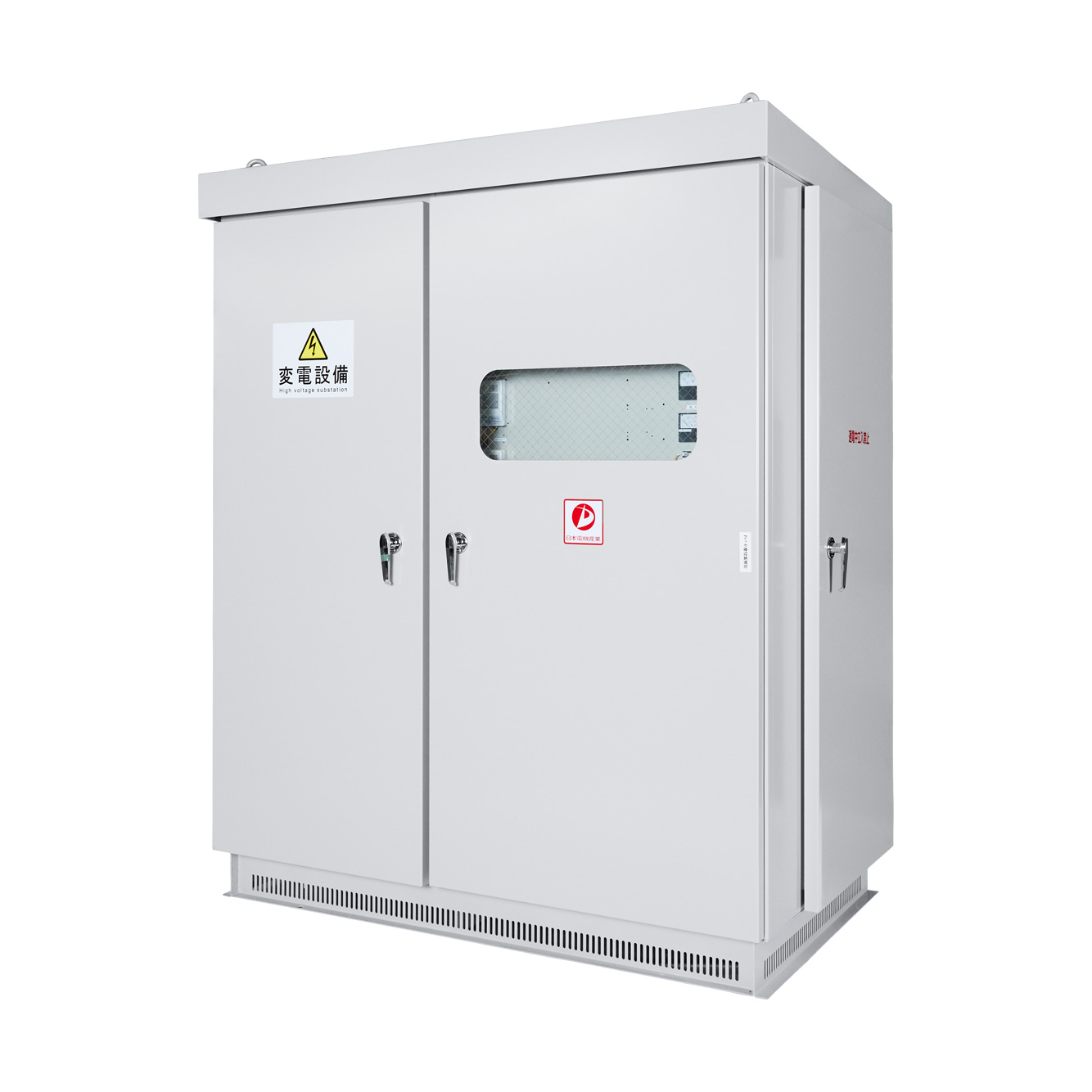

製品写真 more キュービクル MP20 300 1800 x 1050 x 2250 受電用・コーナー形
(PF-S)
PDF
特長
最大300kVAまで組合せ自由なコーナー・タイプです。
設置面積が少ない省スペース設計ですので設置場所を有効に使えます。

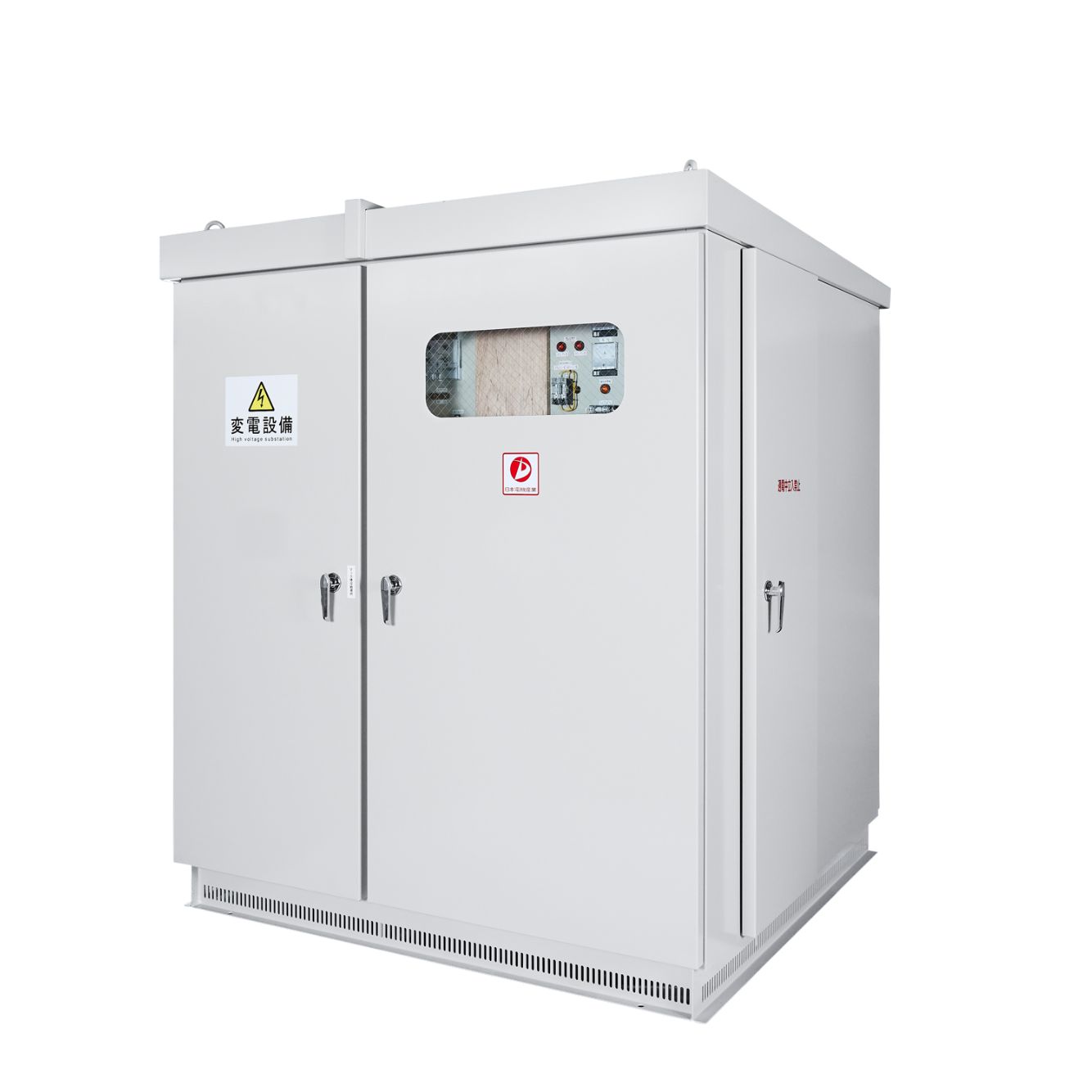

製品写真 more キュービクル B66 300 1900 x 1800 x 2300 受電用(PF-S) PDF
特長
3面形にも匹敵する収容力をもつキュービクルです。
変圧器のバンク数が多いときなどコンパクトにまとめます。
増設用では、最大350kVAまで収納できます。

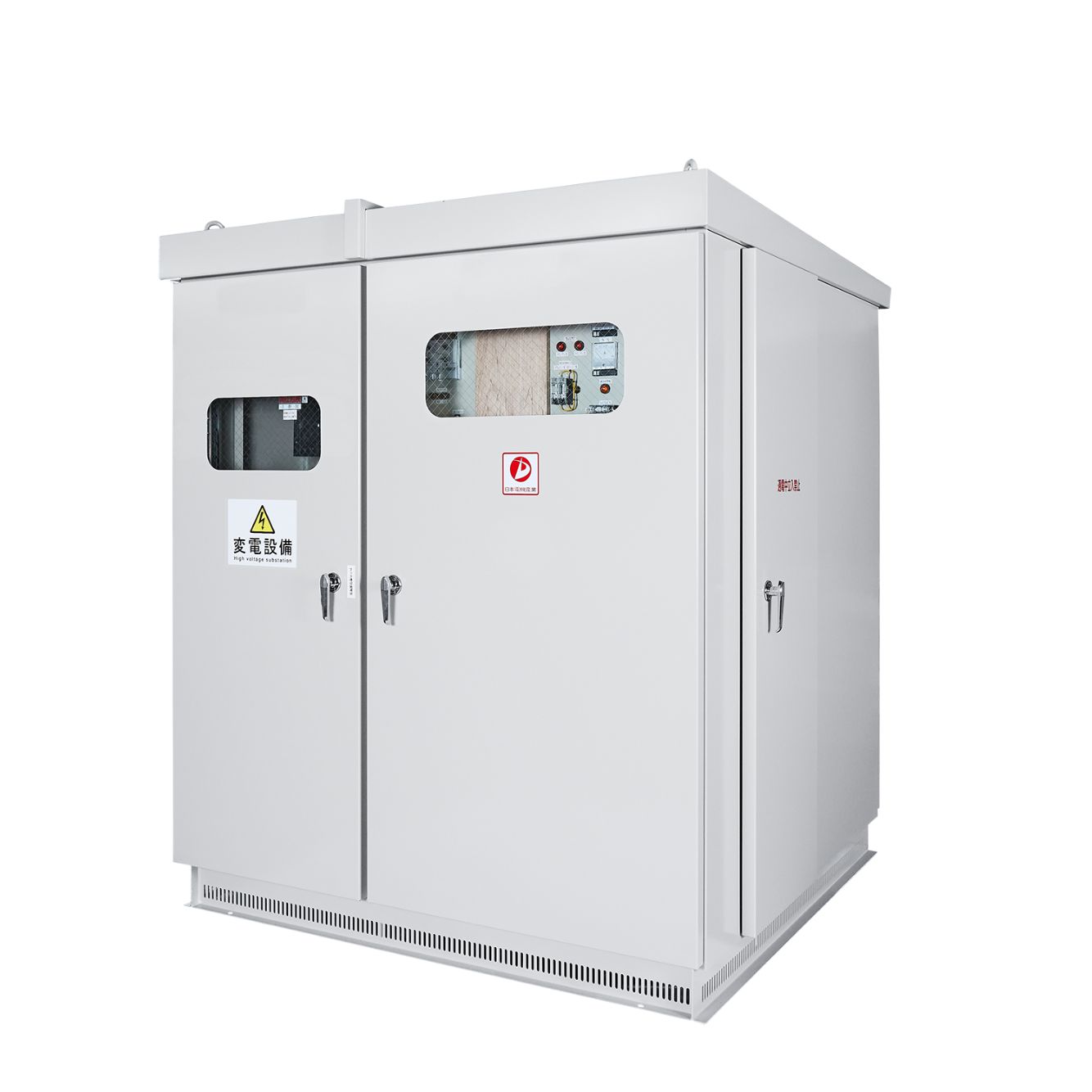

製品写真 more キュービクル B66(CB) 350 1900 x 1800 x 2300 受電用(CB) PDF
特長
受電(CB)盤キュービクルとを併せ持つ経済型キュービクルです。

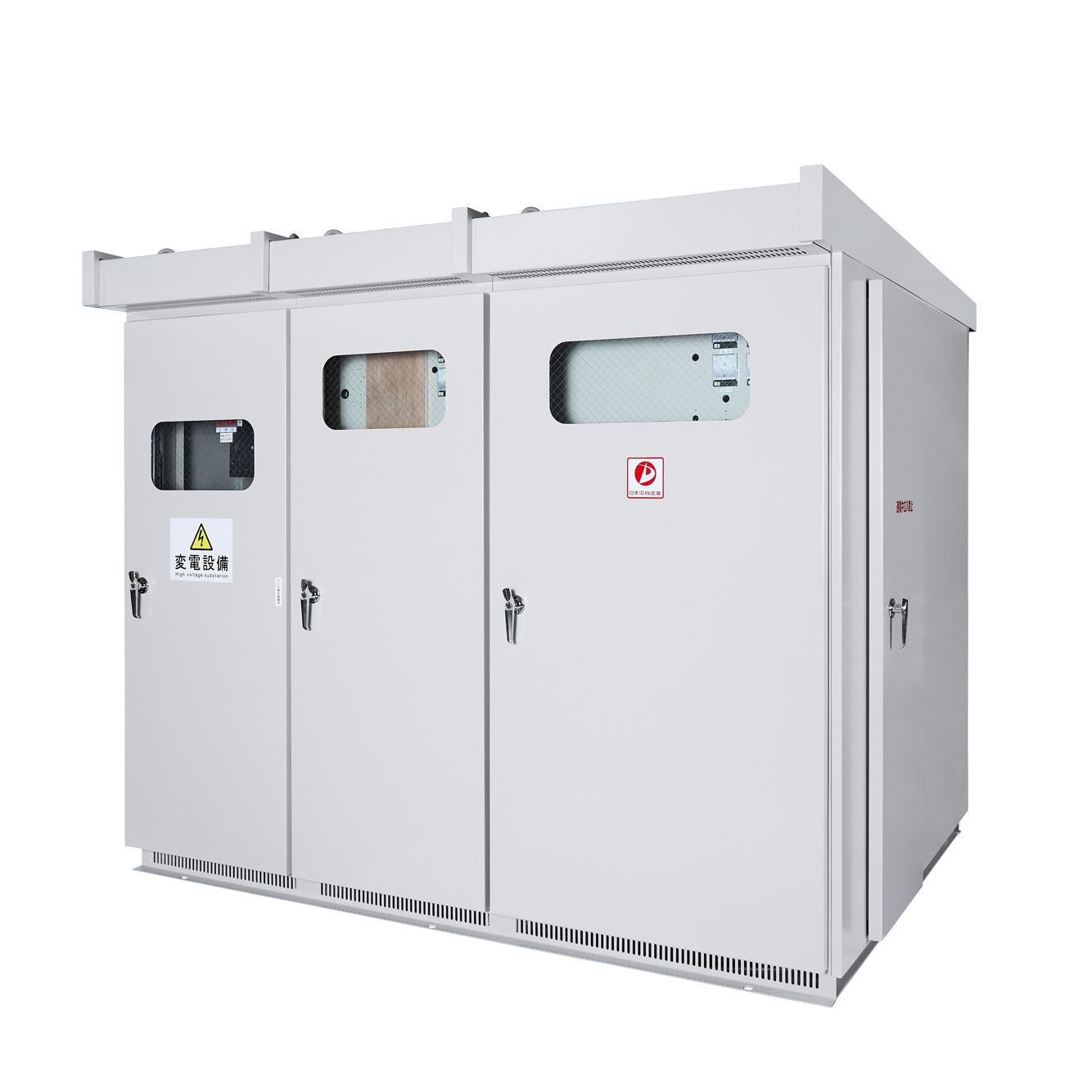

製品写真 more キュービクル ND3 500 2700 x 1900 x 2300 受電用(PF-S,CB) PDF
特長
3面一体構造で搬入が簡単です。
豊富なオプションにも対応し、将来増設も容易な設計を行っています。
また、強制換気で3φ750kVAまで収納・搬入可能な堅固な構造です。

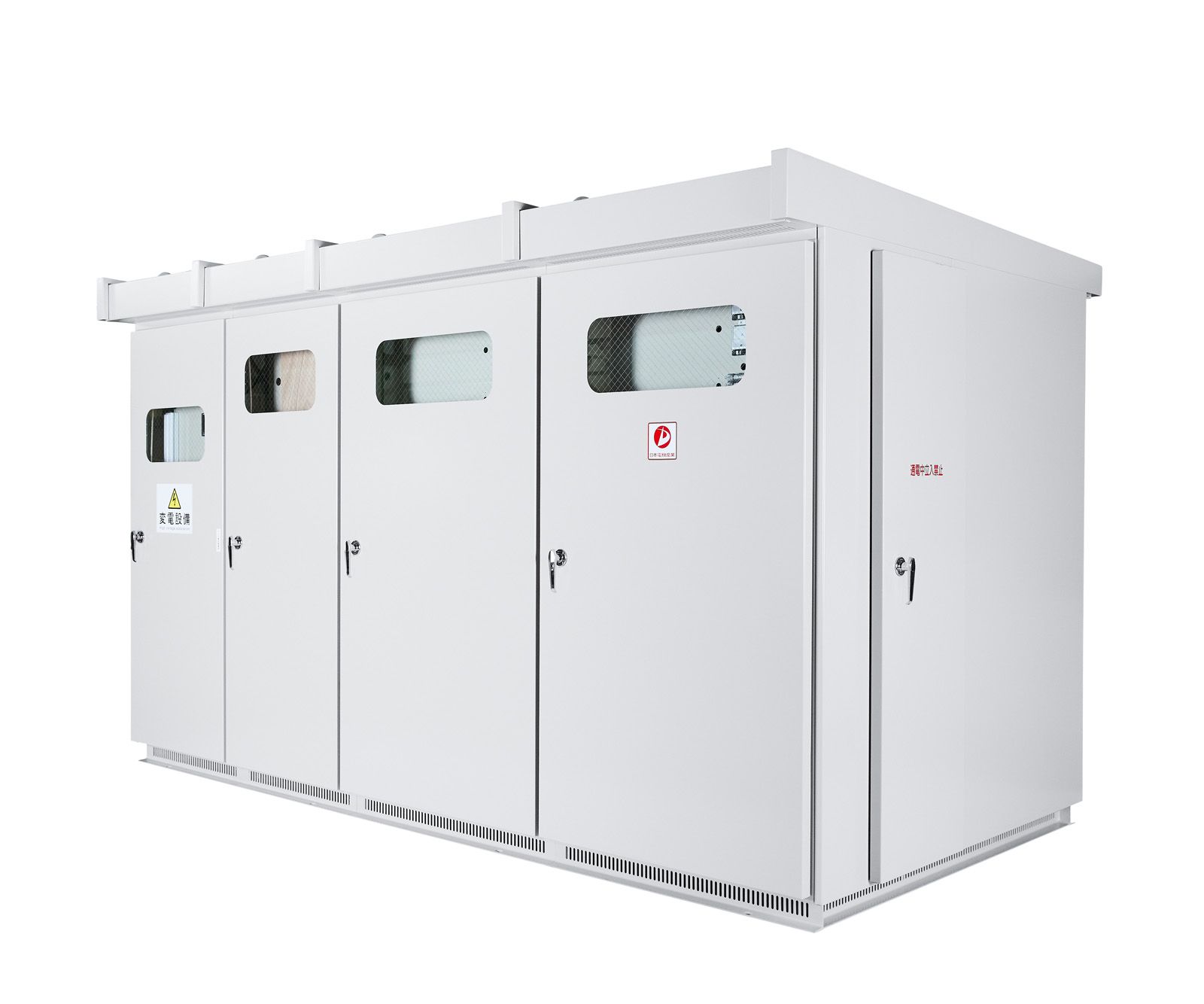

製品写真 more キュービクル ND5 650 3800 x 1900 x 2300 受電用(PF-S,CB) PDF
特長
多面形に対応し、より大容量の変圧器収納キュービクルのベースとなる構造です。
豊富なオプションにも対応し、将来増設も容易な設計を行っています。
また、強制換気で3φ1000kVAまで収納・搬入可能な堅固な構造です。

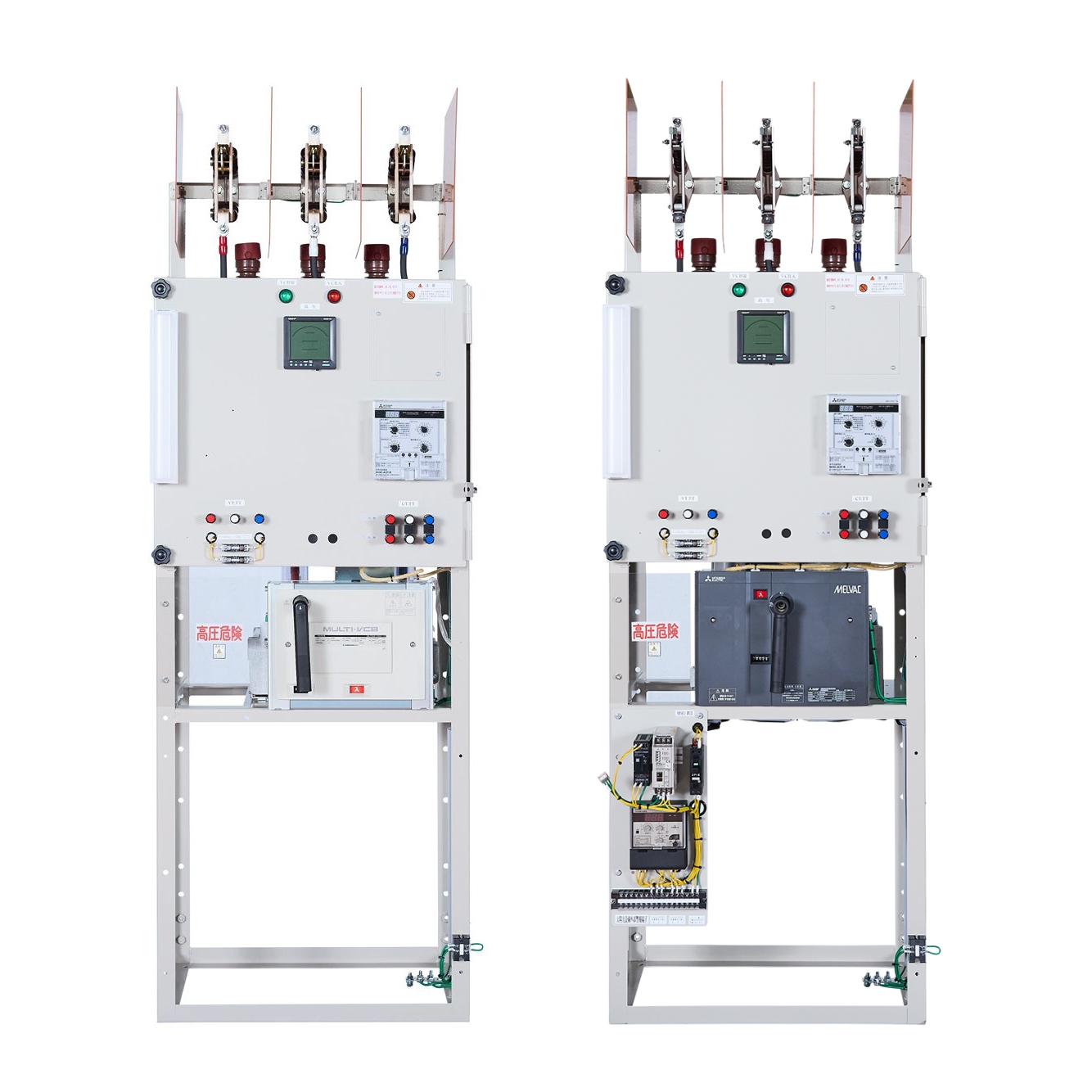

製品写真 more VCBユニット - 660 x 590 x 1920 CB PDF
特長
既設キュービクルや開放盤の増設・改修に最適です。
面倒な保護継電器や計器類の接続は不要で、入出力の高圧線を接続するだけで簡単に設置できます。
